nginx + tomcat 클러스터링 구성



구성환경

nginx-1.17.7 / tomcat-9 / CentOS 7.6



테스트 환경

nginx 서버 : 192.168.0.167 / tomcat 1 서버 : 192.168.0.130 / tomcat 2 서버 : 192.168.0.140



1. nginx 구성

nginx.conf

http {     upstream tomcat_group_1 {         ip_hash ;         server 192.168.0.130:8080 weight=1 max_fails=6 fail_timeout=10s;         server 192.168.0.140:8080;     }     server {         listen       80;         server_name  localhost;         location /examples {             proxy_pass http://tomcat_group_1;             proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for              # proxy_set_header X-Real-IP $remote_addr;              proxy_set_header HOST $http_host;             proxy_set_header X-NginX-Proxy true;         }

* upstream : 서버 그룹의 이름 지정

* 로드 발란싱 방법 : ip_hash, least_conn, hash, random

 - ip_hash : 클라이언트 IP에 기반한 로드 발란싱, 동일 IP 클라이언트 접속에 대해서는 동일 서버로 연결(단 서버가 유효한 경우만), ipv4의 경우 앞 3옥텟 주소 , ipv6는 전체 주소가 hashing key가 된다.

 - least_conn : 평균응답시간과 활성화 접속수가 가장 적은 서버로 연결

* server : 서버 접속 정보 , ip:port 형태로 설정

* server parameter

  - weight : 가중치, default 1,

  - max_fails : default 1,

  - fail_timeout : 단위로 s,m 사용가능, default 10s

  - backup : 모든 primary 서버가 unusable시 활성화됨, primary 서버중 1대이상 usable 상태가 되면 대기 상태로 변경됨( hash, ip_hash, random 로드 발란싱과 함께 사용할 수 없음)

  - down : 서버를 영구적으로 down 상태로 만듦

* proxy_pass : upstream(proxyed server)에서 설정한 서버 그룹 지정

* sticky : 이 옵션은 nginx plus 제품에서 사용 가능







2. tomcat 구성

 2.1 각각 server.xml 에 Cluster 구성

<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">       <Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster" channelSendOptions="8">         <Manager className="org.apache.catalina.ha.session.DeltaManager"                    expireSessionsOnShutdown="false"                    notifyListenersOnReplication="true"/>          Channel className="org.apache.catalina.tribes.group.GroupChannel">          <Membership className="org.apache.catalina.tribes.membership.McastService"                         address="228.0.0.4"                         port="45564"                         frequency="500"                         dropTime="3000"/>           <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"                       address="auto"                       port="4000"                       autoBind="100"                       selectorTimeout="5000"                       maxThreads="6"/>           <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">               org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>            </Sender>            <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>            <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatchInterceptor"/>           </Channel>          <Valve className="org.apache.catalina.ha.tcp.ReplicationValve" filter=""/>          <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>          <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"                     tempDir="/tmp/war-temp/"                     deployDir="/tmp/war-deploy/"                     watchDir="/tmp/war-listen/"                     watchEnabled="false"/>          <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>        </Cluster>



 2.2 어플리케이션 세션 공유 설정( 예, webapps/examples/WEB-INF/web.xml)

 - 각노드의 톰캣끼리 세션 공유를 하기 위해 <distributable/> 을 넣어준다

<?xml version="1.0" encoding="UTF-8"?> ​​​ <​web-app xmlns=" http://xmlns.jcp.org/xml/ns/javaee"   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" ..... 중략 ..... <distributable/> </web-app>





3. 테스트

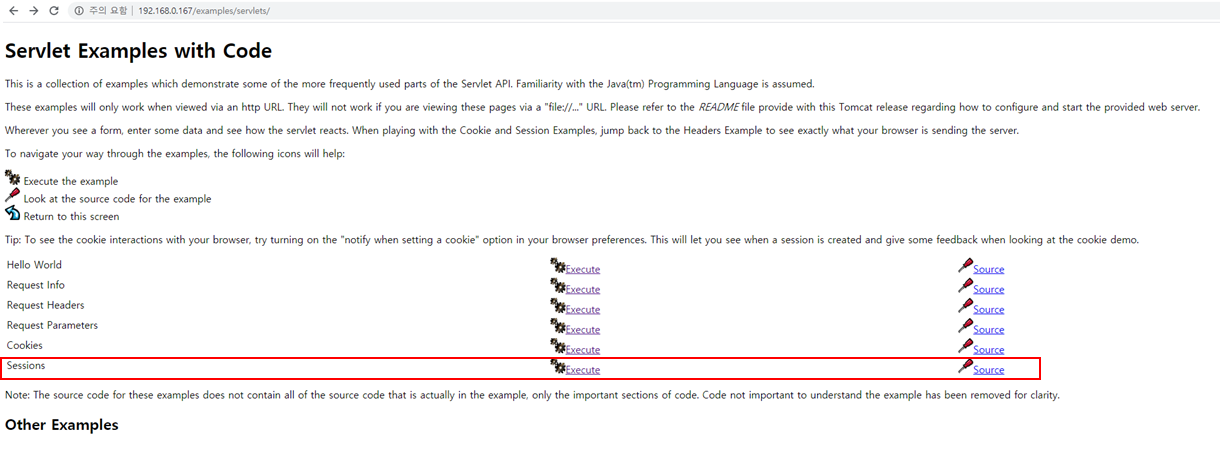

http://192.168.0.167/examples/servlets/ 에서 Sessions 을 예로 진행

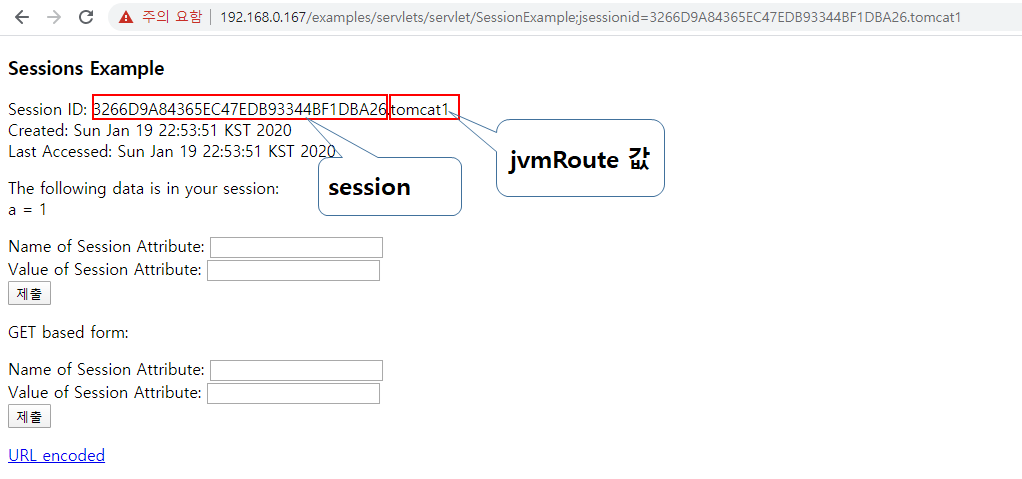

- jvmRoute 값이 tomcat1이므로 1번 tomcat 서버를 통해 처리됨을 알수 있다.

- 1번 tomcat 서버  Shutdown 후 동일한 세션을 가져 오는지 확인

jvmRoute 값만 변경되고 session ID가 동일하다면 성공 ~^^
